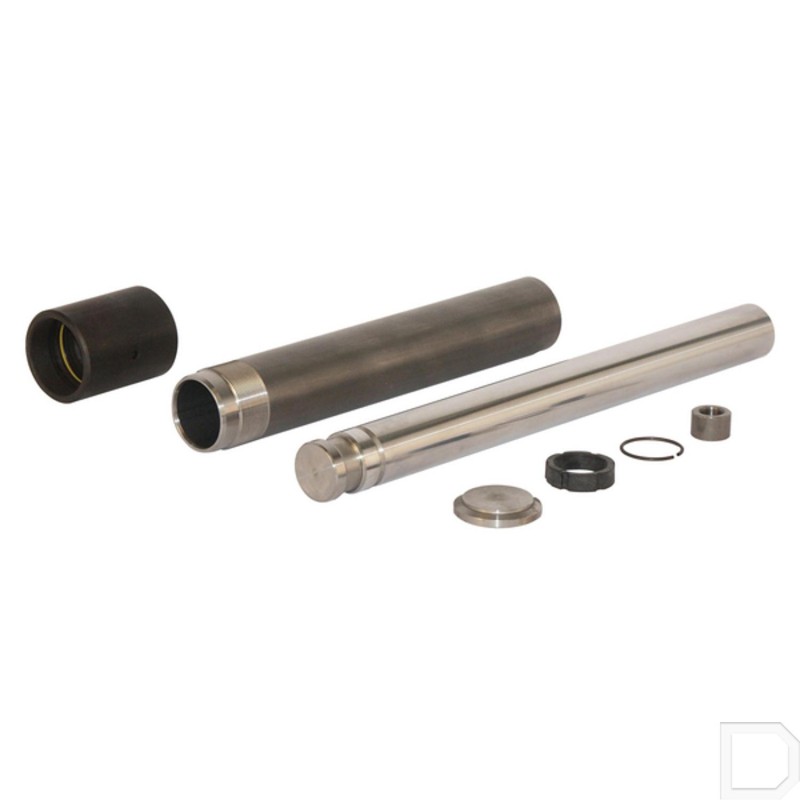

Kramp Zelfbouwcilinder enkelwerkend stang Ø 30 slag 450mm

Beschrijving

Specificaties

Aansluiting 3/8"

Constructie Gelast, kopmoer uit n geheel

Cilinder diameter (mm) 45

Diameter (mm) 60

Afstand, middelste gat tot bovenzijde (mm)39,5

Afstand G (mm)23

EAN code 5700038824375

Lengte B (mm) 607

Lengte B (mm) 607

Lengte F (mm) 76

Lengte (mm) 75

Materiaal Buis: St52, H8 / H10; Stang: 20MnV6/C45, hard verchroomd Ra 0,25; Kopmoer: gietijzer; Lasnippel: staal; Geleidering: kunststof

Bodembevestiging- Kort de cilinderbuis en stang in op de gewenste lengte<br>- Reinig de delen<br>- Las de bodem en nippel aan de buis (electrode - RVS, lasdraad - MAGSI 14, TD MAK 10 of soortgelijk).<br>- Vet de geleidering en manchet / kop moer in met olie, schuif

Nominale druk (bar)200

Eenheid Per stuk

Stang diameter (mm)30

Slaglengte 450

Werkdruk max. (bar)250

Enkelwerkende plunjercilinders, zelfbouw

Toepassingsgebied:

- Machinebouw

Voordelen:

 Cilinder kan op elke gewenste lengte gemaakt worden

 Eenvoudige montage

Bestaat uit:

- Compleet zelfbouwset

- Montage handleiding

- Exclusief bevestigingen

Details:

- Wordt compleet geleverd in kartonnen koker met montage instructie

- Unieke innovatieve constructie

Eigenschappen:

- In de primer gespoten

- Zeer betrouwbaar door innovatieve speciale zuigerborging

- Herbruikbare mechanische cilinderkop-borging

- Maximale werkdruk is afhankelijk van de maximale knikbelasting

Technische informatie:

- Maximale radiale belasting: 10% van de axiale kracht

- Medium: minerale olie, HLP ISO VG 32 tot ISO VG 46

- Reinheid medium: ISO 4406 22/20/17 of NAS 9
