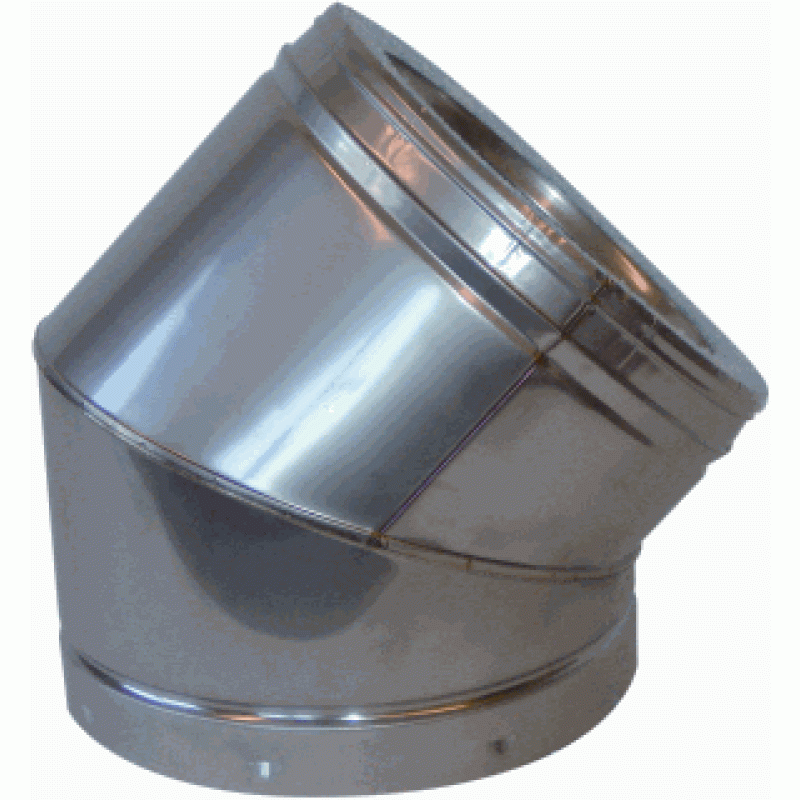

Metaloterm ATB45 13 ATB Dubbelw. rookgashulpstuk 2 aansl

Beschrijving

Metaloterm ATB 45 13 ATB Dubbelw. rookgashulpstuk 2 aansl

• Vorm: Bocht
• Materiaal binnenbuis: Roestvaststaal (RVS)
• Max. mediumtemperatuur (continu): 600 °C
• Bochthoek: 45 °
• Bochtuitvoering: Segmentbocht
• Buitendiameter aansluiting 1: 205 mm

Klasse

Dubbelw. rookgashulpstuk 2 aansl.

Type

ATB

Materiaal binnenbuis

Roestvaststaal (RVS)

Kwaliteitsklasse binnenbuis

RVS 316 (1.4401)

Max. mediumtemperatuur (continu)

600 °C

Wet (condenserend)

Nee

Dry (niet condenserend)

Ja

Oppervlaktebescherming buitenbuis

Geen (onbehandeld)

Buitendiameter aansluiting 1

205 mm

Bochtuitvoering

Segmentbocht

Isolatiedikte

37.5 mm

Productiewijze buitenbuis

Naadloos

Wanddikte buitenbuis

0.4 mm

Uitvoering volgens NEN 7207

Ja

Gastec QA

Nee

Kleur

Overig

Verbinding buitenbuis met lipring

Nee

Lengte aansluiting 1

110 mm

Lengte aansluiting 2

140 mm

Bochthoek

45 °

Werkende lengte

220 mm

Materiaal buitenbuis

Roestvaststaal (RVS)

Vorm

Bocht

Positive (overdruk)

Nee

Negatieve (onderdruk)

Ja

Oppervlaktebescherming binnenbuis

Geen (onbehandeld)

Oppervlaktebehandeling

Geen (onbehandeld)

Nom. binnendiameter 2

130 mm

Soort isolatiemateriaal

Minerale vezel

Productiewijze binnenbuis

Naadloos

Wanddikte binnenbuis

0.4 mm

Verbinding binnenbuis-binnenbuis

Klikbevestiging

KOMO-keur

Ja

TNO gekeurd volgens NEN 6062

Ja

RAL-nummer

0

Verbinding buitenbuis met klemband

Ja

Werkende lengte aansluiting 1

110 mm

Werkende lengte aansluiting 2

110 mm

Lengte

250 mm
